(제772호) 상향순환 체계를 갖는 열교환시스템과 쌍방향 게이트에 의해 공급 및 환수배관 결속구소를 가진 지열우물공(SCW) 시공기술

1. 신기술의 내용

가. 신기술의 범위 및 내용

1) 범위

 • 내부케이싱의 환수관 기능 전환을 통해 확장된 지하수순환 공간에서 완속 상향순환체계를 갖는 열교환시스템과 지열우물공 공급관 및 환수관이 쌍방향 결속게이트에 의해 일체화 구조를 갖는 지열우물공 시공기술

2) 내용

   이 신기술은

  •지열우물공 내에서 공급 및 환수공간을 분리하는 내부케이싱 기능을 기존기술의 공급관기능에서 환수관기능으로 전환된 지온구배순응형 열교환 방식 적용으로 지하수 순환공간 용적확장

  •비수직굴착 지열우물공 굴곡구간에서의 내부케이싱 삽입저항, 변형, 파손 등의 위험에 대해 안정성을 보강한 코일형 HDPE 및 비소켓 열융착 배관 방식 적용

  •지열우물공의 동결심도 이하에서 쌍방향 결속게이트에 의해 공급관 및 환수관이 일체화되고 인양고리(hook)와 인력 탈부착 정비가 용이한 유량계가 내장된 밀폐식 상부보호공 구조

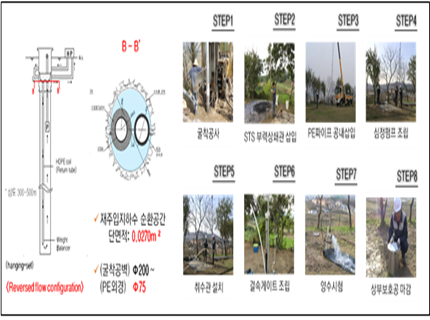

나. 신기술의 시공절차 및 방법

  •지열우물공 굴착 후 STS부력상쇄관(선단장치) 및 HDPE 파이프(환수관 ∅75)를 공내설치하고, 수중모터펌프 및 취수관(공급관)을 설치한 후 공급관 및 환수관을 쌍방향 게이트에 결속하여 밀폐식 상부보호공 설치한다.
